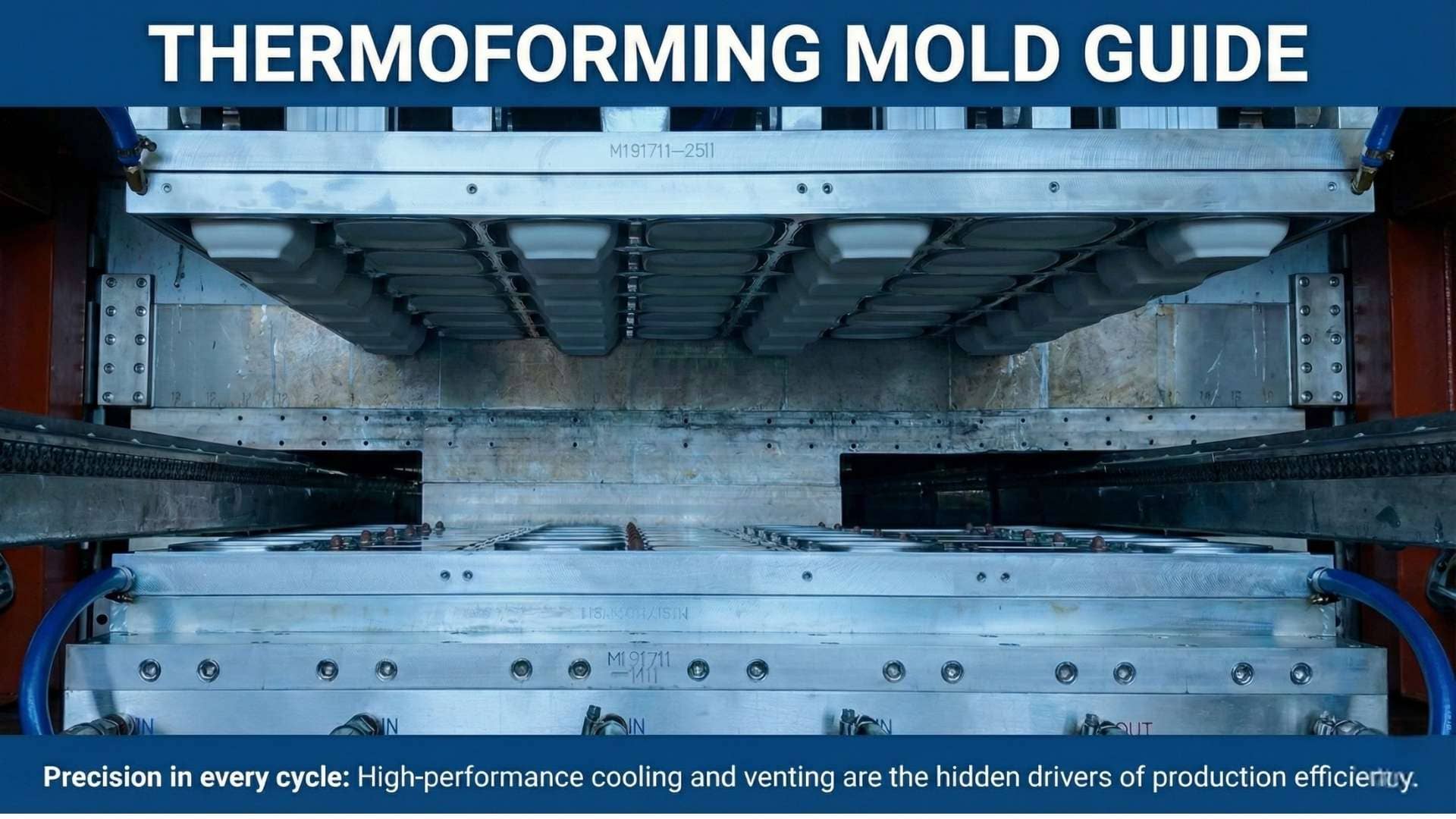

熱成型模具完整指南：設計、材料與高效能食品包裝模具技術
2025-12-12熱成型模具是決定食品包裝生產「品質、速度與成本」的核心關鍵工具。從杯子、上蓋、折盒，到即食餐盒，若沒有一套精密設計的模具，再高階的熱成型機台也無法保持穩定的量產品質。隨著機台速度逐年提高、包裝標準日益嚴苛，真正影響週期時間（cycle time）、壁厚均勻度與長期生產穩定性的，是模具本身，而非機台。
本指南以工程角度完整解析熱成型模具的設計原理、材料選擇、冷卻系統、排氣設計、Plug Assist 深吸成型應用及食品包裝的實際案例，協助製造商了解模具工程如何直接影響產品品質與生產效率。

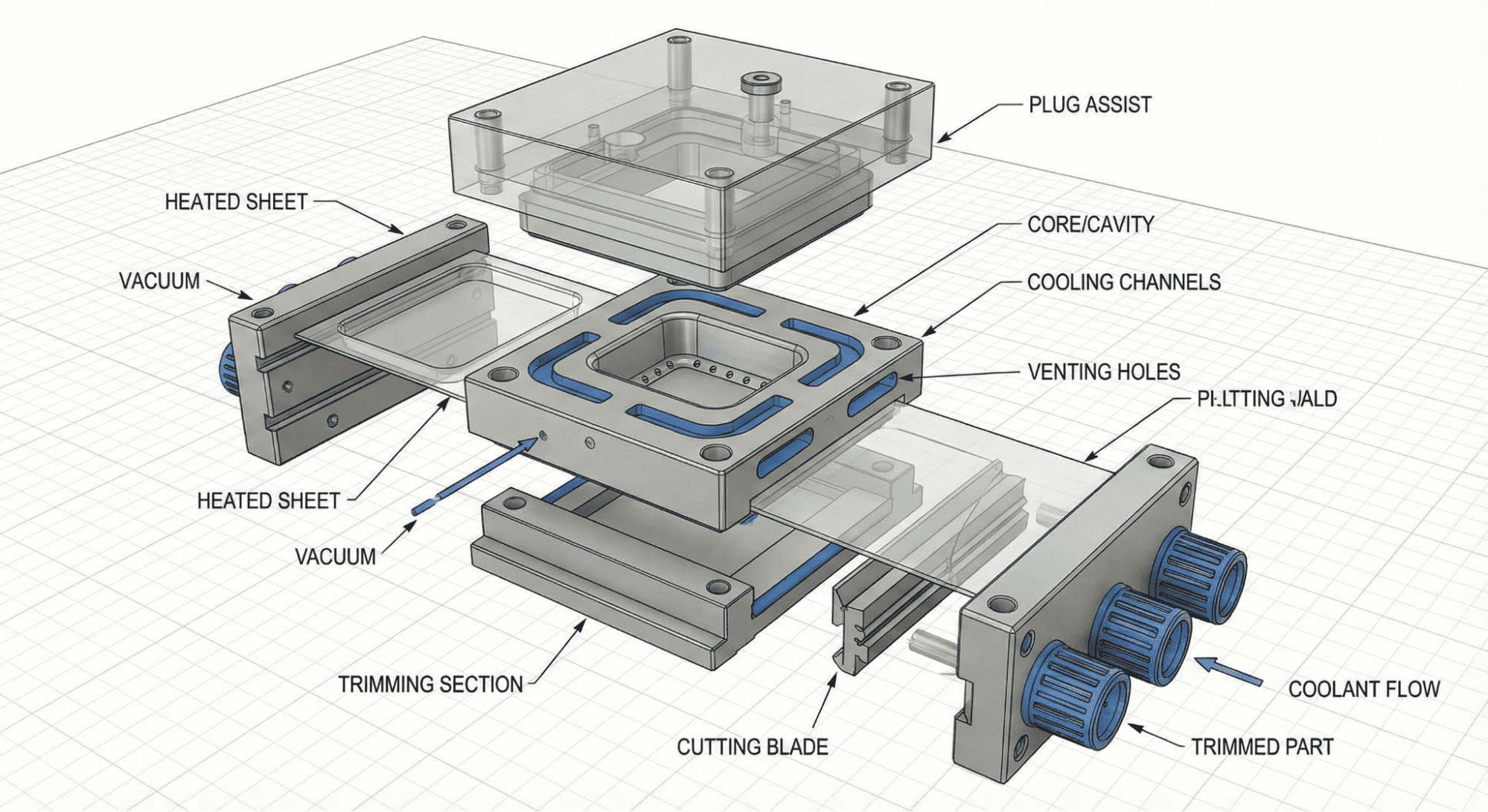

什麼是熱成型模具？了解現代包裝背後的核心工具系統
熱成型模具外觀看似金屬方塊，但內部其實是一套整合「幾何控制、熱管理、氣流工程、精密切割、與自動化脫模」的工程系統。模具的任務不只是成形產品，更要在大量生產中保持一致性。
完整的模具組通常包含：
-
成形模（Core & Cavity）
：決定產品最終形狀與強度。 -
Plug Assist（插梢）
：控制深腔產品的材料分布。 -
冷卻水路
：快速穩定材料、縮短週期時間。 -
排氣系統
：微型排氣孔協助材料貼合模面、形成銳利細節。 -
切割系統
：鋼刃模、金屬對切模或 Trim-in-Place。 -
堆疊／推出裝置
：支援自動化與高速後段處理。
設計不良的模具在低速下可能仍能生產可接受的產品，但高品質模具能大幅改善壁厚均一性、鉸鏈耐久度、封口平整度、堆疊精度，並直接降低每循環成本。
若需要基礎熱成型流程概念，可參考：
→ Thermoforming Food Packaging: Everything You Need to Know

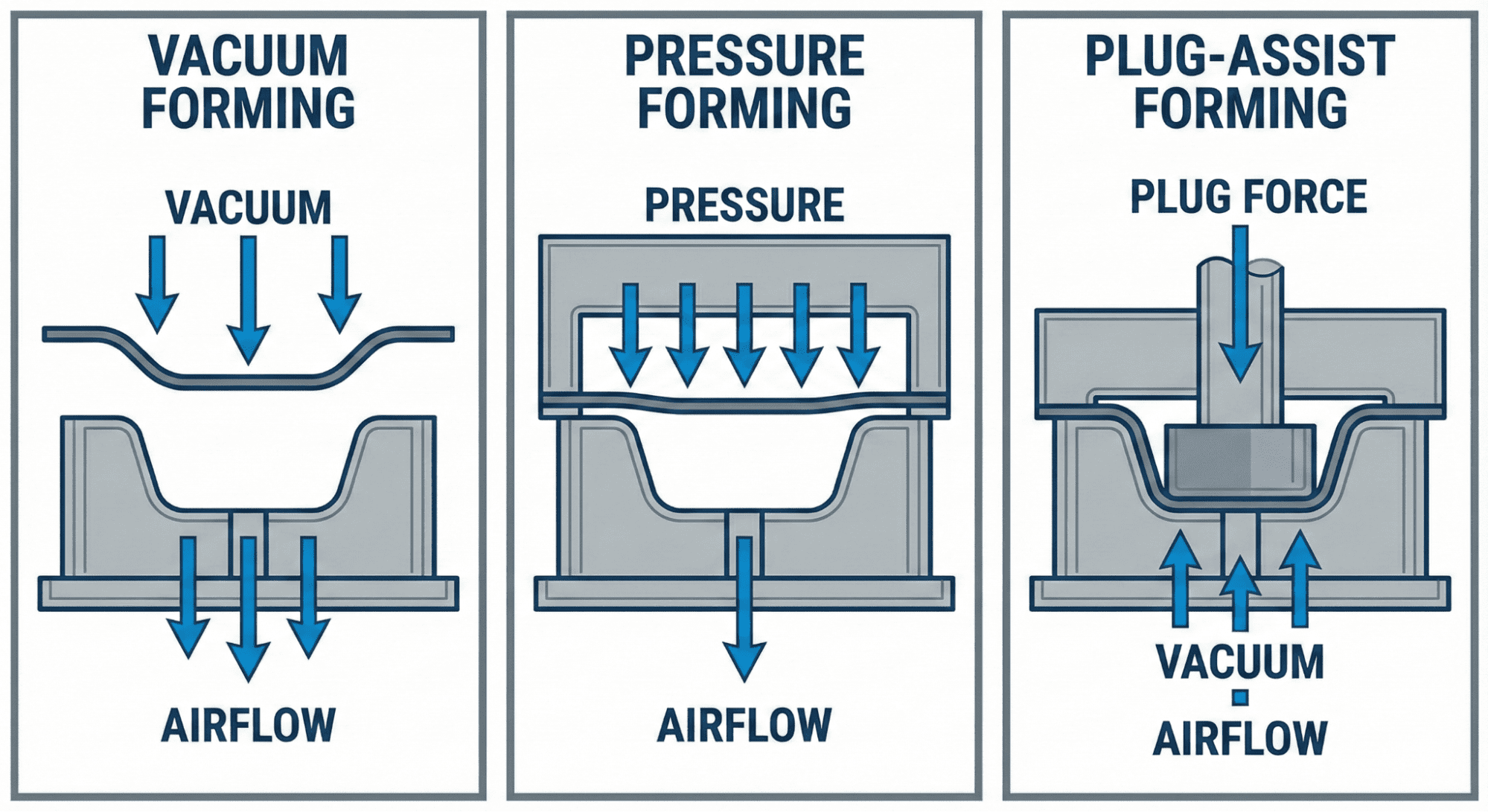

熱成型方式與其對應的模具設計要求
不同成型方式在熱與壓力作用下的行為差異很大，因此選擇正確的成型技術並依此設計模具，是確保效率與品質的關鍵。
-
真空成型
利用負壓將加熱後的片材吸附至模具表面。
最適用於：
- 淺盤、托盤
- 結構簡單的包裝
- 高產量、低成本產品
優點：
- 模具成本低
- 製作速度快
- 對模具負荷較小
進一步了解折盒與簡易包裝，可參考：
→ Clamshell Packaging Design: A Guide to Choosing the Right Thermoforming Mold -
壓力成型
在真空之外加入正壓，使片材更緊密貼合模面。
適用原因：
- 可形成高細節（Logo、紋理、倒扣）
- 適合外觀精緻、需展示的包裝
- 更好的表面定義與壁厚控制
模具要求：
- 更高強度的模具結構
- 加強型模穴材質
- 需要更精密的排氣佈局
-
Plug-Assist 深吸成型
深杯、深容器若沒有 Plug Assist，角落與底部容易過薄。
工程考量：
- 插梢材質（合成泡棉、鋁、POM）
- 插梢溫度
- 插梢曲率、幾何形狀
- 摩擦係數控制
杯類模具可參考：
→ How to Select Molds for Cup Thermoforming Machines
→ Plastic Cup Molding: Thermoforming vs Injection Molding
高效能熱成型模具設計的核心工程原則
高品質模具需在精密加工外，更具備對材料行為、熱傳導與氣流動態的深度理解。以下原則決定模具是否能穩定、長壽且高效率。
-
模具排版與片材利用率：第一個成本槓桿
排版決定片材利用率、加熱均勻性與切割效率。
良好排版能確保：
- 在不破壞加熱平衡下增加穴數
- 降低片材浪費
- 更穩定的片材前進（index）
- 切割間距最佳化
片材利用率提升 3%，一年材料成本就可能大幅下降。
-

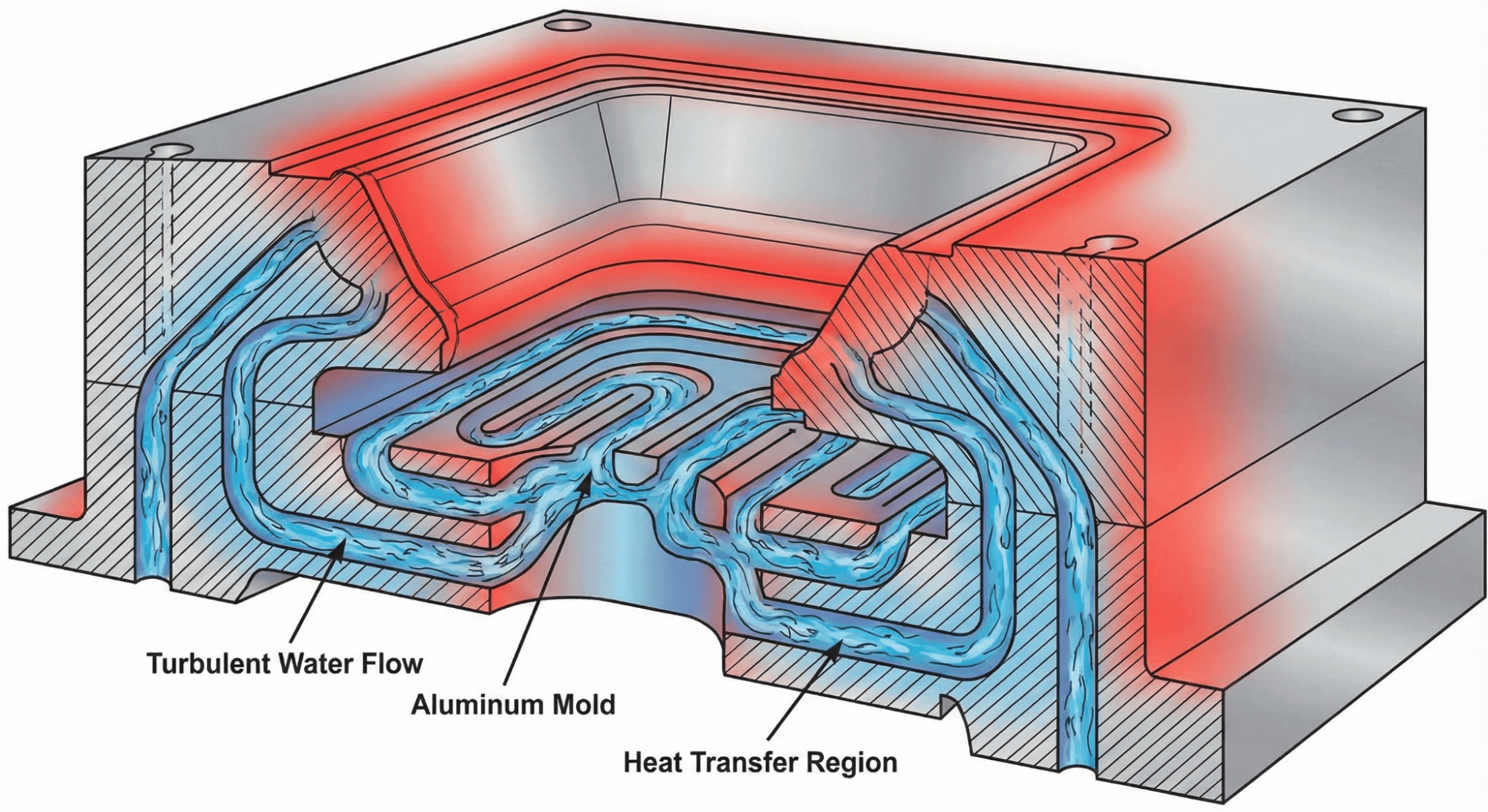

冷卻系統工程：真正的週期時間極限
真正限制熱成型速度的不是成形，而是冷卻。最快的產線，永遠是冷卻效率最佳的產線。
冷卻工程確保：
- 平整度與抗翹曲
- 穩定收縮
- 更快脫模
- 尺寸精準度
高導熱鋁材與湍流水路是高速產線的基本需求。
-
排氣與氣流：細節的塑造者
材料要貼緊模面，空氣必須瞬間排出。
微排氣孔確保：
- 銳利角位
- 清晰 Logo
- 光滑表面
- 減少燒焦點
排氣孔必須精準分布，避免留下可見痕跡。
-
Plug Assist 工程：材料分布控制核心
Plug 決定片材如何流向模穴深處。
Plug 設計影響：
- 底部強度
- 角位均勻性
- 堆疊一致性
- 杯緣（rim）精度
Plug 設計不良會造成底部過薄、角位弱點與產品重量不一致。
-
模具材料選擇：速度 vs 耐用度
模具各部位需求不同，因此需要不同材料：
- 鋁合金：最高熱傳導率，最適合成形模
- 工具鋼：高耐磨切刃專用
- 不鏽鋼：耐腐蝕或重負荷修邊應用
正確搭配能延長模具壽命、降低維護成本。
熱成型切割技術：鋼刃、金屬對切、模內切
切割影響最終尺寸精度與封口可靠度，就算成形完美，如果修邊不一致仍會造成失效。
鋼刃切割
- 成本較低
- 版型修改彈性高
- 常用於折盒、鉸鍊盒
延伸閱讀：
→ Choosing the Right Cutting Dies and Tools for Thermoforming Machines
金屬對切
- 高精度
- 適用 PP、PET 托盤
- 耐用壽命長
模內切（修邊一體成形）
- 杯類產線標配
- 每個杯口尺寸一致
- 適合高速自動封膜產線
- 大幅減少人工處理

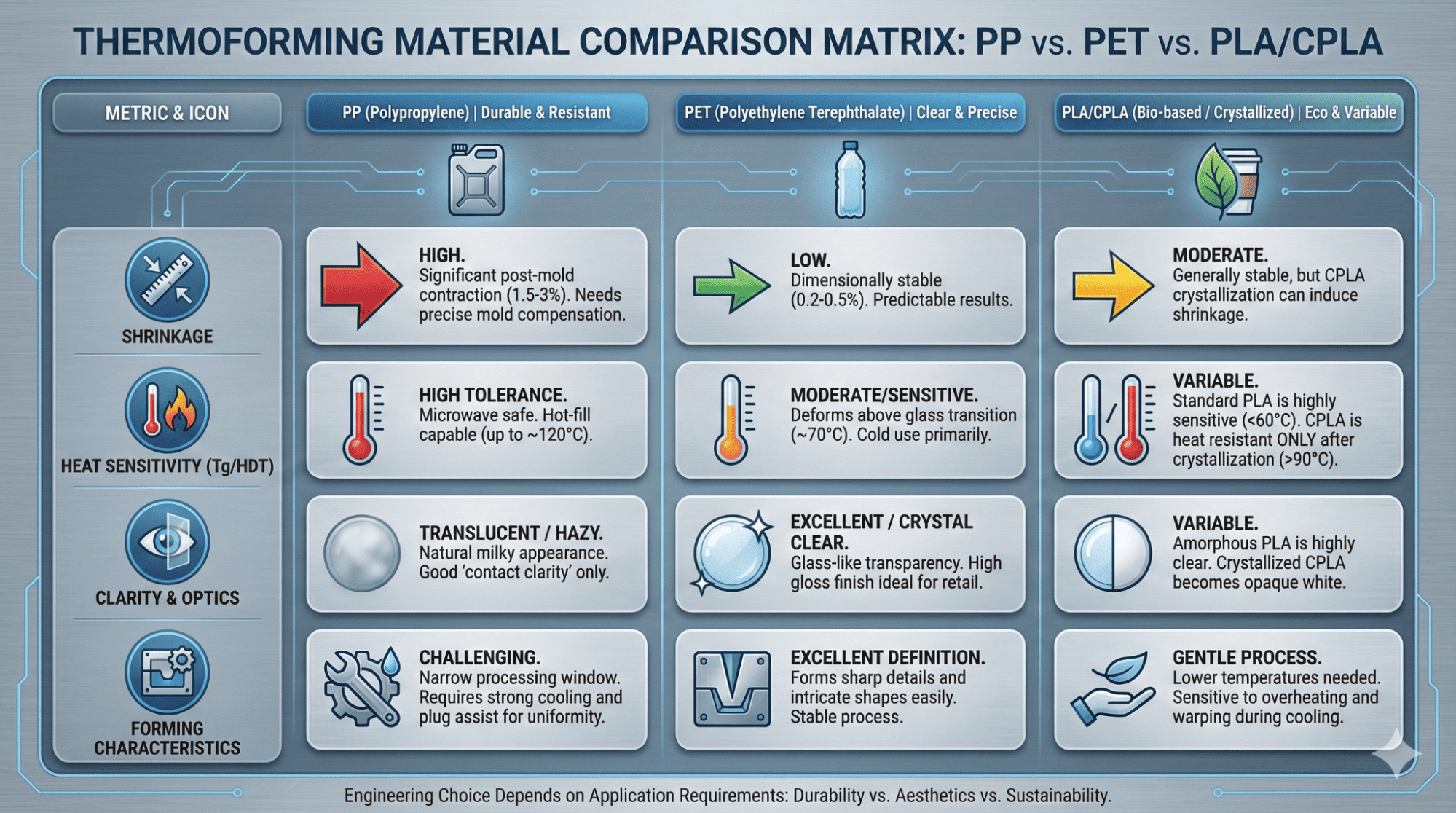

不同材料如何影響熱成型模具設計
不同塑料在加熱、成形、冷卻時的表現差異巨大。
PP（聚丙烯）
- 收縮率高 → 模穴須預先補償
- 高耐熱性
- 適用即食餐盒、上蓋
PET（聚對苯二甲酸乙二酯）
- 模面需鏡面拋光
- 對溫度極敏感
- 適合高透明包裝
PLA / CPLA
- 生物基、環保
- 成形溫度窗窄
- 冷卻控制需更精準
EPS（聚苯乙烯）
- 易成形
- 脆 → 排氣與切割需更精準

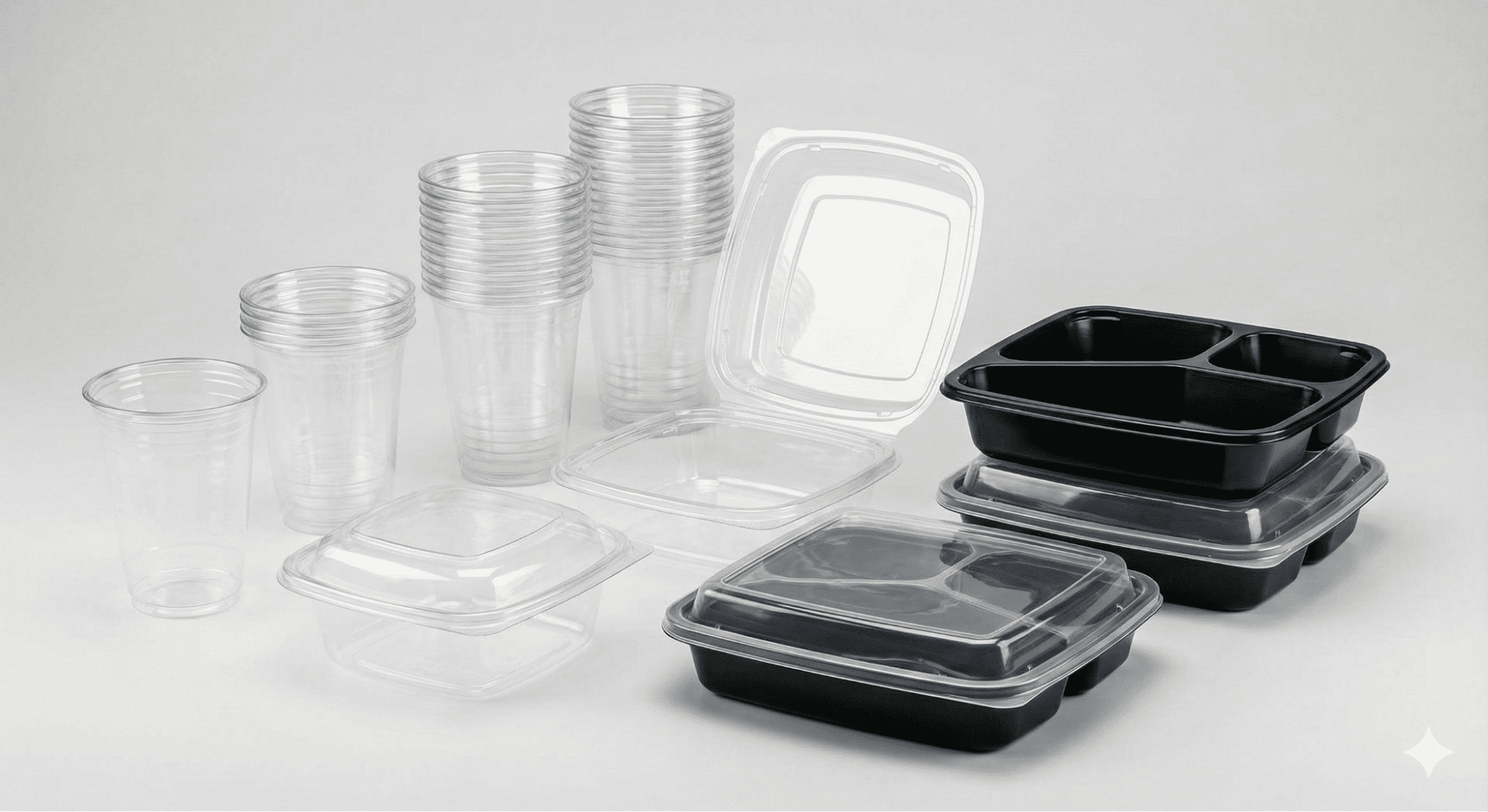

熱成型模具在食品包裝的應用設計
不同包裝類型有不同工程需求。
杯類與飲料容器
- 杯緣精度決定封口效果
- 壁厚均勻性影響堆疊
- 通常搭配 Trim-in-Place
折盒與鉸鍊盒
- 鉸鍊耐久度取決於排氣分布
- Snap-lock 需精準對位
深入了解鉸鍊設計可參考：
→ Clamshell Packaging Design: A Guide to Choosing the Right Thermoforming Mold
即食餐盒與微波容器
- 必須保持封口區域平整
- PP 冷卻不佳易翹曲
生鮮蔬果托盤
- 通風孔需兼具強度與透氣
- 加強筋需平衡透明度與承重
品質檢驗與模具驗證：確保量產一致性的工程流程
-
模具試模
- 加熱曲線驗證
- 成形壓力調整
- Plug 溫度設定
- 切割精度量測
-
尺寸品質檢查
- 堆疊高度公差
- 封口平整度
- 壁厚分布量測
- PET/PLA 透明度檢查
-
可靠度測試
- 鉸鍊反覆開闔
- Snap-lock 力測試
- PP 深腔角位強度測試
-
機台相容性驗證
模具會在以下機台測試：
ILLIG, WM, KIEFEL, AMUT, GABLER, GN, 矗東等
實際工程案例

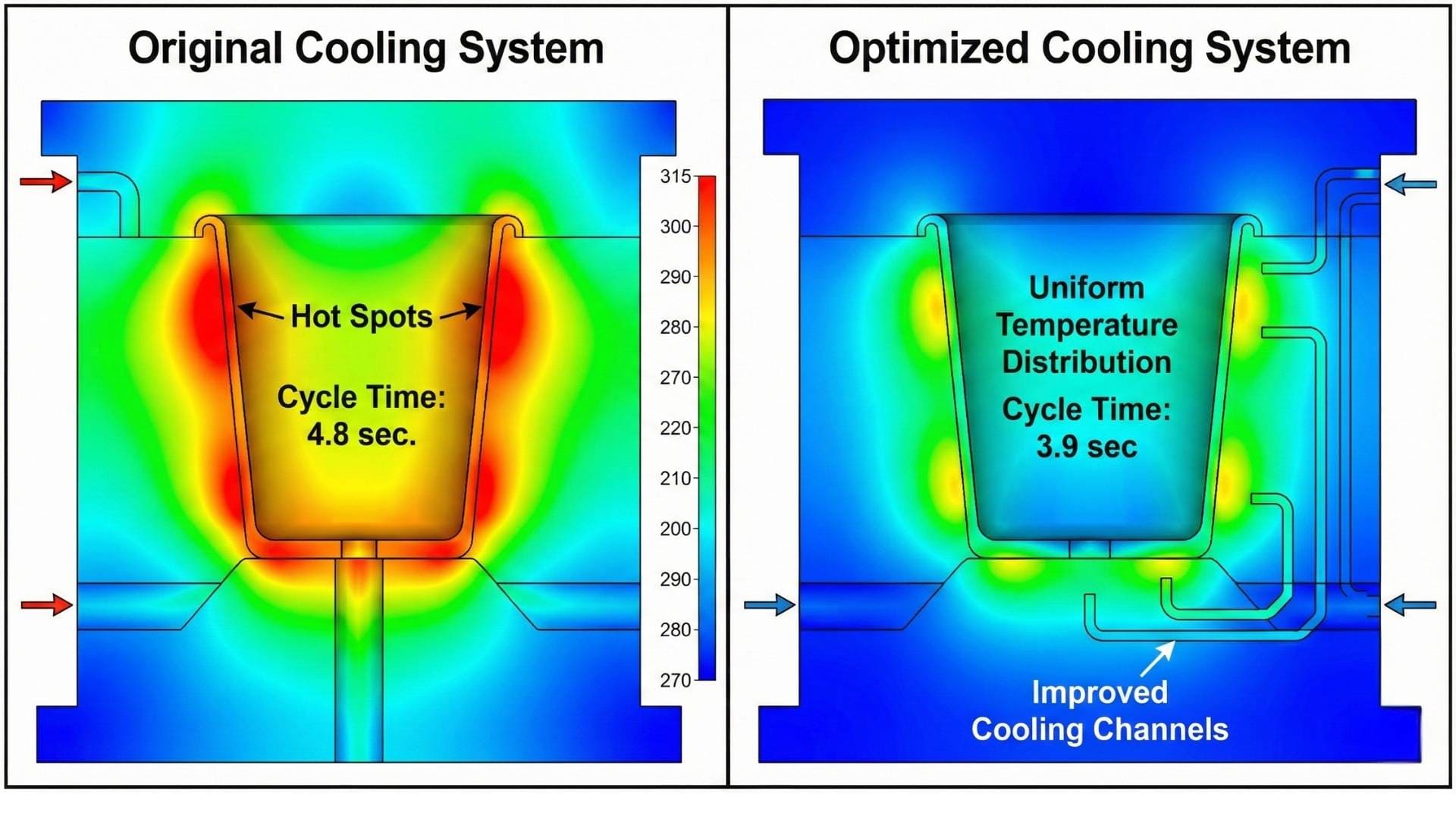

案例 1 — PP 杯週期時間提升 18%
問題：週期 4.8 秒 → 過長
改善：優化冷卻水路與 Plug 材質
結果：
- cycle time 降至 3.9 秒
- 產能提升 18%
- 底部壁厚更穩定、廢品下降
案例 2 — 折盒鉸鍊破裂問題改善 40%
問題：物流過程中鉸鍊破裂
改善：重新配置排氣孔與鉸鍊幾何
結果：
- 鉸鍊破裂率下降 40%
- Snap-lock 一致性提升
- 無需增加材料成本

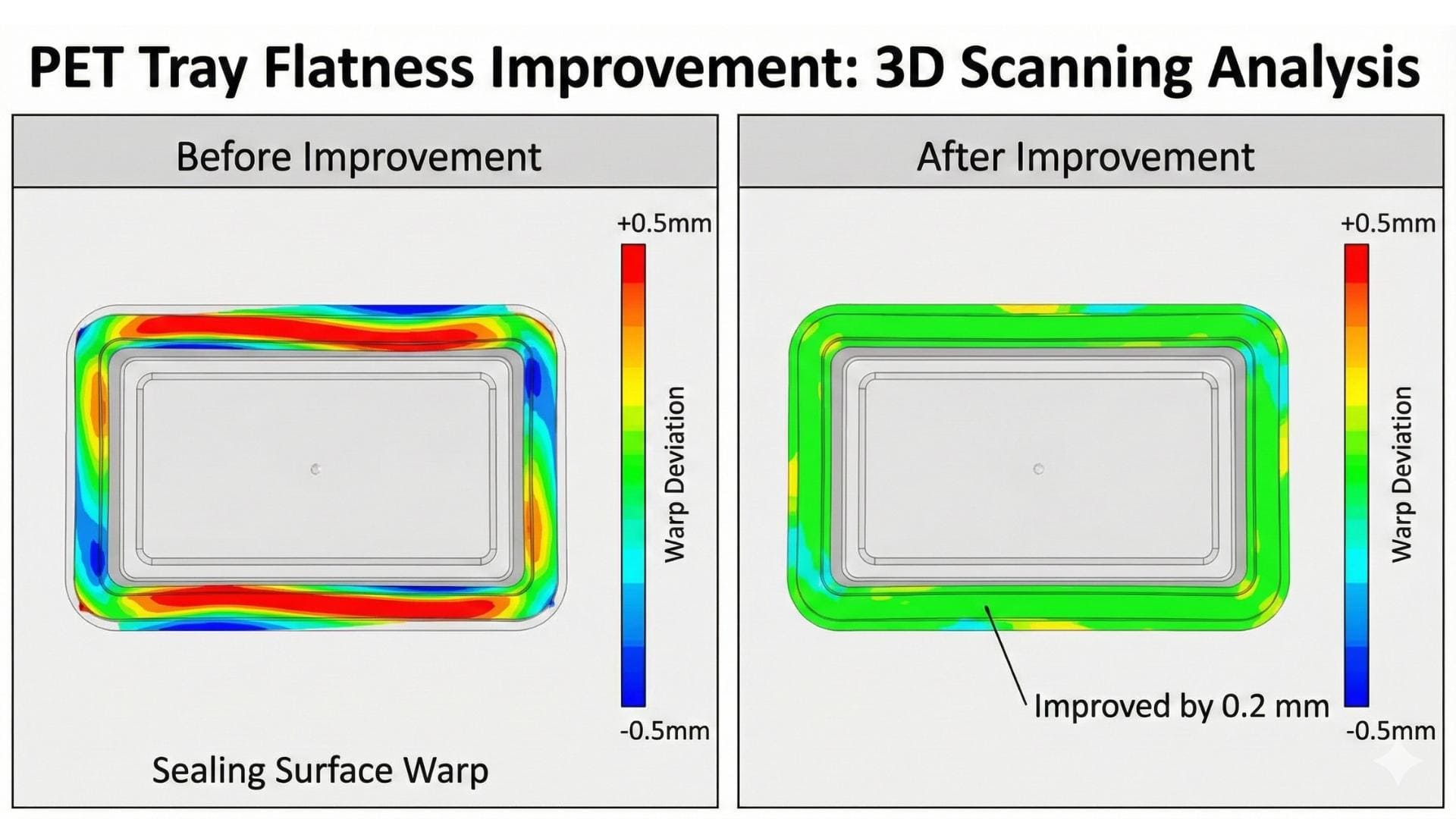

案例 3 — PET 餐盒封口翹曲問題
問題：翹曲造成封口不良
改善：冷卻路徑與模穴支撐重新優化
結果：
- 封口平整度改善 0.2 mm
- 停機時間下降
- 通過熱充填封口測試
為什麼全球食品包裝製造商信任弘如？
35 年以上專注熱成型模具經驗
從工具製造商成長為亞洲極具信譽的工程合作夥伴。
核心優勢：
-
高速產線相容性
模具相容全球主流機台。 -
週期時間最佳化
冷卻工程設計為你每循環節省數秒。 -
進階工程工具
CAD／CAE 模擬、氣流分析、收縮補償。 -
完整生命週期服務
從產品設計到量產調校全程支援。 -
可靠度經過驗證
全球累積數千套模具案例。
弘如不只是製造模具——
我們協助客戶解決成形問題、提升效率，並以工程方法擴大生產能力。
